Dimensionamiento de generadores de la industria ligera: un marco de ingeniería 2026 para sistemas de 20 kW a 50 kW

2026-04-29

Introducción: Seleccionar generadores de 20-50 kW requiere equilibrar cargas operativas continuas del 60-80% contra picos de entrada de motor de 3-6x y márgenes de redundancia del 20-25%.



1. Decisiones de capacidad en la banda de 20 a 50 kW

En el panorama moderno de la industria ligera de 2026, seleccionar la solución adecuada de energía de respaldo o de primaria es un requisito de ingeniería crítico. Instalaciones como pequeñas plantas de fabricación, talleres de procesamiento de materiales, almacenes avanzados y líneas de montaje ligeras suelen encontrar sus necesidades de energía dentro de la franja de capacidad de los generadores diésel de 20 kW a 50 kW.

Los ingenieros y responsables de instalaciones a menudo se enfrentan a un proceso de toma de decisiones complejo al evaluar estos sistemas. Surge un dilema central de ingeniería al comparar instalaciones aparentemente similares: ¿por qué un pequeño taller de procesamiento puede operar de forma fiable con un sistema de 20 kW, mientras que otra instalación con una huella física comparable requiere una unidad de 40 kW o 50 kW para mantener la seguridad operativa y la longevidad del equipo?

El objetivo de este whitepaper técnico es proporcionar un marco analítico integral para las partes interesadas. Al evaluar las características de carga, los modos de operación y los parámetros de expansión futura, esta guía ayudará al personal técnico a tomar decisiones justificadas y basadas en datos entre las capacidades nominales de generadores de 20 kW, 30 kW, 40 kW y 50 kW.

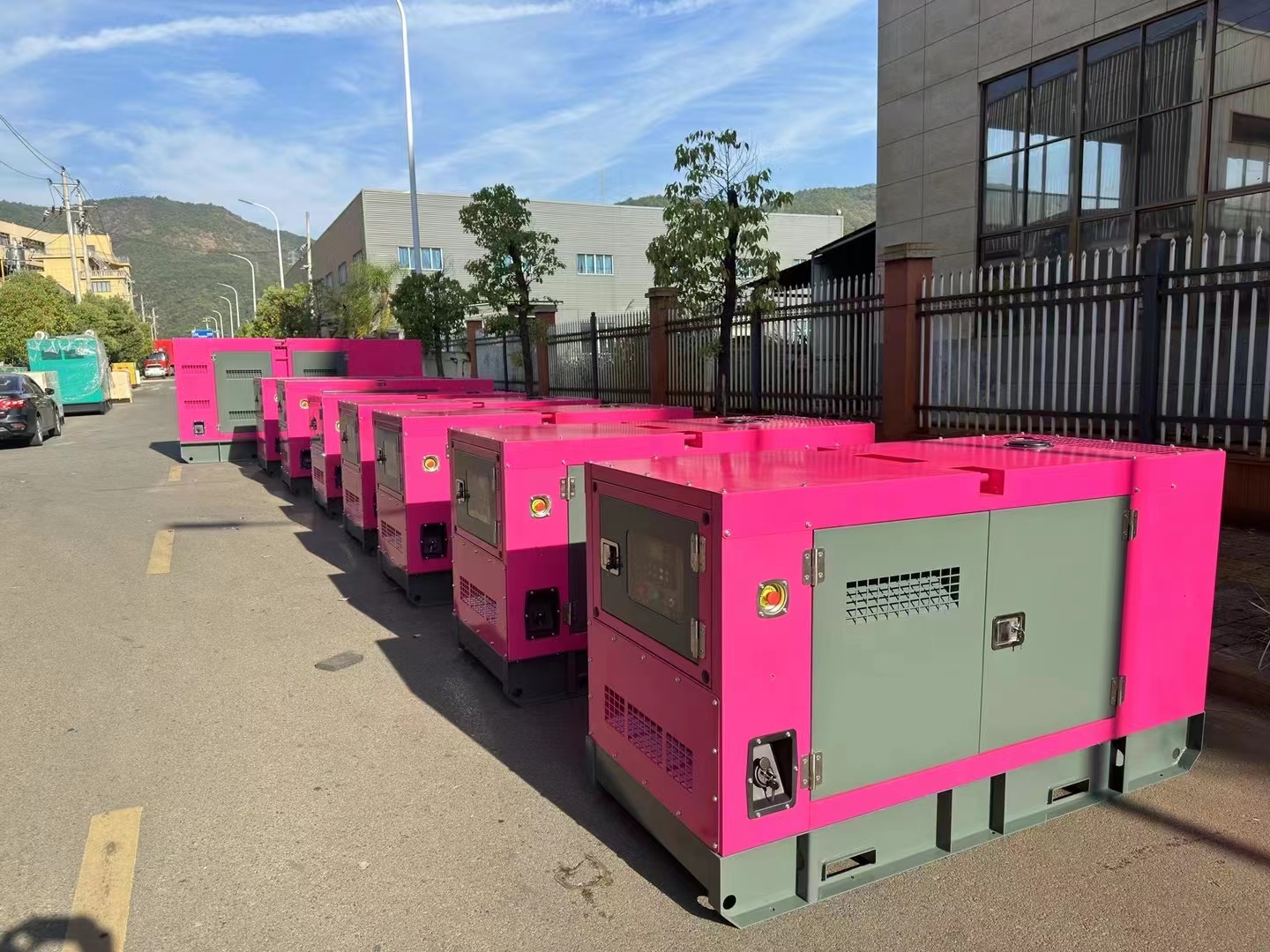

Dimensionamiento de generadores de la industria ligera: un marco de ingeniería 2026 para sistemas de 20 kW a 50 kW

2. Características de carga de la industria ligera en el rango de 20 a 50 kW

2.1 Definición de los contextos de la industria ligera

El término industria ligera abarca sectores centrados en la fabricación ligera, el ensamblaje de componentes, el envasado, el almacenamiento y el procesamiento a pequeña escala. Estos entornos se caracterizan por un consumo total moderado de energía, pero cuentan con perfiles de equipos muy diversos.

2.1.1 Escenarios de aplicación general

A diferencia de los sitios industriales pesados, las instalaciones de industria ligera normalmente no soportan cargas masivas y individuales. En cambio, su infraestructura eléctrica soporta una agregación de circuitos distintos y especializados.

2.1.2 Materiales de fusión e instalaciones de procesamiento

Una aplicación específica comúnmente observada en esta banda de capacidad implica equipos diseñados para fundir materiales. Es importante distinguir que estos sistemas están diseñados específicamente para fundir materiales y no para refinados químicos complejos. La carga térmica necesaria para fundir materiales crea demandas eléctricas constantes y resistivas que deben tenerse en cuenta en los cálculos de capacidad base.

2.2 Composiciones típicas de carga

Comprender la composición exacta de la carga de la instalación es el primer paso para un dimensionamiento preciso del generador. Las cargas típicas se dividen en tres categorías principales:

  • Cargas Resistivas Constantes: Esto incluye iluminación de las instalaciones, elementos calefactores eléctricos a pequeña escala y necesidades generales de energía en oficinas.
  • Cargas de motores inductivos: Estos consisten en motores de inducción pequeños a medianos, bombas de fluido, ventiladores de ventilación y compresores de aire industriales.
  • Equipos electrónicos sensibles: Esto incluye controladores lógicos programables (PLC), sistemas de control automatizados y hardware de tecnología de la información (TI) localizado.

Densidad de carga y continuidad de procesos: Dos conceptos críticos en este ámbito son la densidad de carga y la continuidad de procesos. Algunas aplicaciones de la industria ligera pueden mostrar un bajo consumo total de energía, pero exigen una calidad de energía excepcional y continuidad sin interrupciones. Estos exigentes requisitos influyen directamente en el tamaño requerido del alternador, las capacidades de regulación de tensión y las estrategias generales de redundancia del sistema.

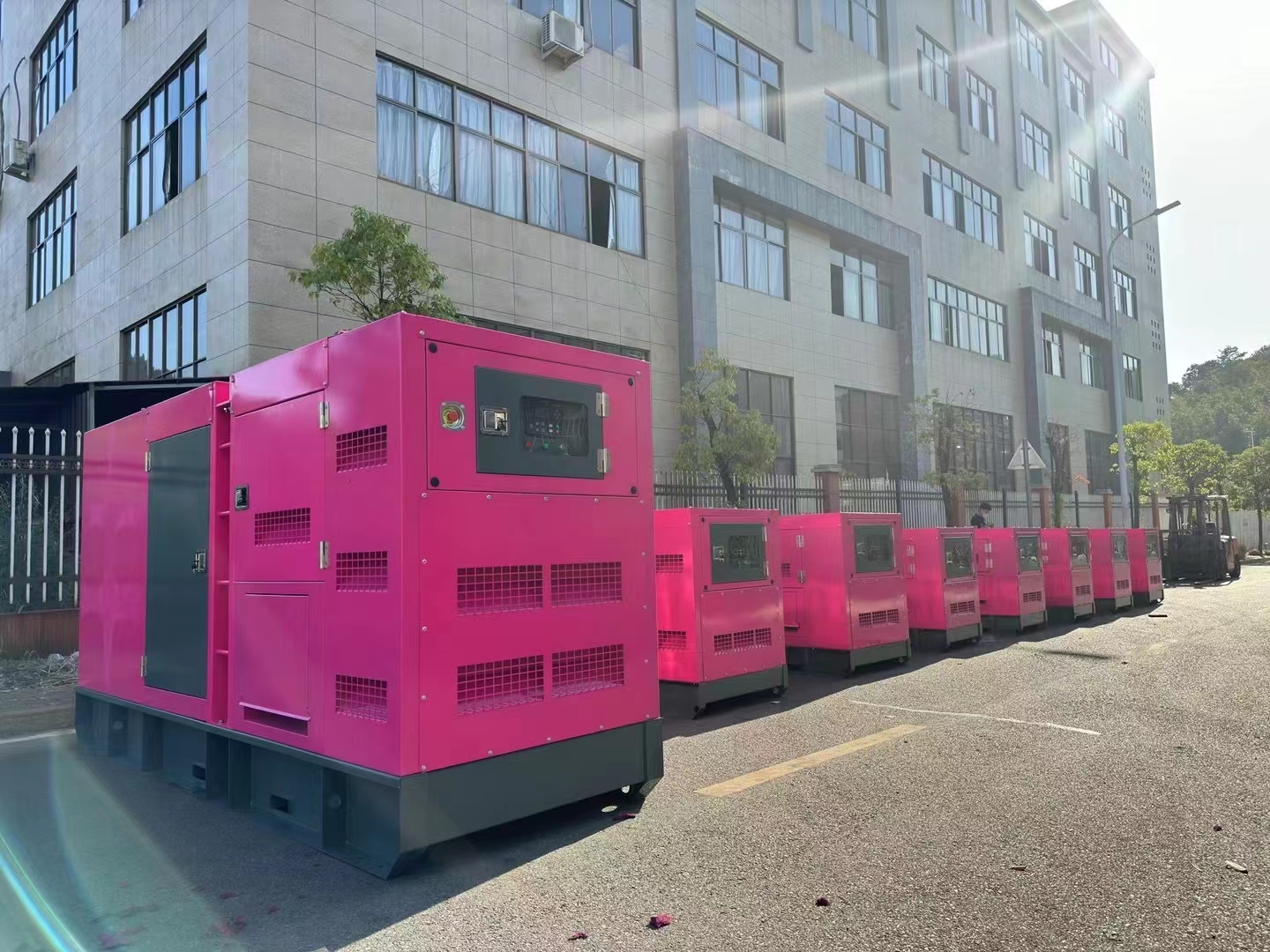

Dimensionamiento de generadores de la industria ligera: un marco de ingeniería 2026 para sistemas de 20 kW a 50 kW



3. Marco analítico para comparar opciones de 20, 30, 40 y 50 kW

3.1 Matriz de Decisión de Cinco Pilares

Para estandarizar el proceso de dimensionamiento entre varios fabricantes de motores y marcas de alternadores, este documento propone un marco de ingeniería universal. Este marco elimina el sesgo de marca y se centra completamente en la física técnica de la banda de capacidad de 20 a 50 kW. Las secciones siguientes evaluarán los cuatro niveles de capacidad en función de estos pilares.

  • Línea base de carga en funcionamiento
  • Cargas de inicio e entrada
  • Modo de funcionamiento (Standby frente a Prime)
  • Requisitos medioambientales y de eficiencia
  • Planificación de futuras ampliaciones y despidos

3.1.1 Ponderación de Indicadores para Dimensionamiento de Capacidad

Al aplicar este marco analítico, los consultores suelen asignar una importancia ponderada a cada métrica operativa.

Tabla 1: Pesos de factores de decisión para algoritmos de dimensionamiento

Pilar Analítico

Peso asociado

Justificación de ingeniería

Cargas de inicio y de entrada

35%

Determina el riesgo inmediato de caída de voltaje y pérdida de combustible

Línea base de carga en funcionamiento

30%

Determina la eficiencia de combustible a largo plazo y la salud térmica

Modo de funcionamiento

15%

Influye en el diseño del paso del alternador y del sistema de refrigeración

Limitaciones medioambientales

10%

Tiene en cuenta la desclasificación de altitud y temperatura

Expansión futura

10%

Proporciona escalabilidad al ciclo de vida y retorno de inversión



4. Carga base de carrera: Dónde encaja normalmente cada clasificación

4.1 Rangos de Operación Recomendados

El paso fundamental para fijar un nivel de capacidad consiste en calcular la potencia total en kilovatios. Las principales directrices industriales que estandarizan las operaciones en 2026 dictan que las cargas típicas deben mantenerse entre el 60% y el 80% de la capacidad nominal del generador.

4.1.1 Mapeo de Niveles de Capacidad

Aplicar la regla del 60% al 80% da ventanas operativas específicas para cada nivel de capacidad:

  • 20 kW Tier: Óptima para una carga continua de aproximadamente 12 a 16 kW.
  • 30 kW Nivel: Óptima para una carga continua de aproximadamente 18 a 24 kW.
  • 40 kW Tier: Óptima para una carga continua de aproximadamente 24 a 32 kW.
  • 50 kW Tier: Óptima para una carga continua de aproximadamente 30 a 40 kW.

Debe subrayarse que el rango de 50 kW es un cuadro indicativo; La aplicación real requiere cálculos precisos de carga in situ.

4.1.2 La perspectiva del consultor externo

Cuando un cálculo de carga base diseñado se encuentra en una zona límite, como entre 15 y 20 kW, la decisión de seleccionar una unidad de 20 kW o actualizar a una de 30 kW depende enteramente de los impactos iniciales transitorios, el crecimiento previsto de la instalación y el gasto inicial de capital.

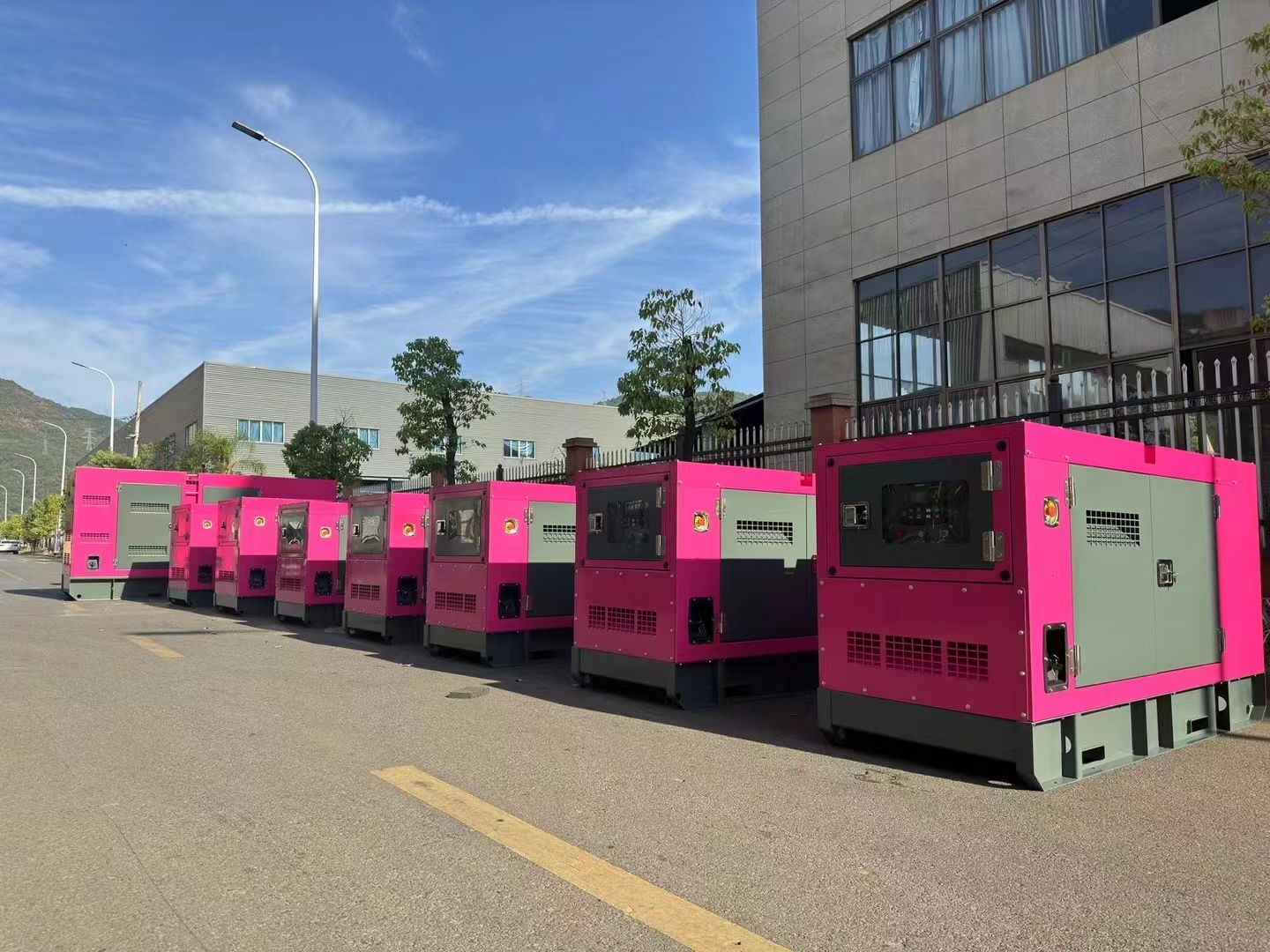

Dimensionamiento de generadores de la industria ligera: un marco de ingeniería 2026 para sistemas de 20 kW a 50 kW

5. Corrientes de arranque y cargas motoras: Mejora de bandas de kW

5.1 Dinámica de la corriente de irrupción del motor

Los motores de inducción son omnipresentes en la industria ligera, alimentando cintas transportadoras, compresores de aire y sistemas de ventilación. El factor crítico de dimensionamiento es que la corriente de arranque de un motor puede aumentar de 3 a 6 veces su corriente estándar de circulación. Esta demanda repentina es el principal catalizador técnico que obliga a los ingenieros a actualizar las especificaciones de 20 kW a 30 kW, o de 40 kW a 50 kW.

5.1.1 Impacto de las metodologías iniciales

La gravedad de la carga transitoria depende en gran medida de la metodología de arranque del motor.

  • A través de la línea (Directo en línea): Exige un máximo de kilovoltios-amperios de rotor bloqueado (LRKVA), ejerciendo una enorme tensión sobre el alternador.
  • Star-Delta y arranques suaves: Mitigan las descargas eléctricas iniciales, permitiendo una tolerancia de tamaño más estricta del generador.
  • Variadores de frecuencia (VFD): Reducen significativamente el esfuerzo mecánico y eléctrico de arranque, aunque introducen distorsión armónica que el alternador debe soportar.

5.1.2 Cuándo saltar de nivel

Las mejores prácticas de ingeniería dictan escenarios específicos para mejorar el nivel de capacidad. Si la carga base de la instalación se sitúa entre el 60% y el 70% de una unidad de 20 kW, y un motor de inducción grande debe arrancarse directamente al otro lado de la línea, el protocolo estándar recomienda actualizar a un sistema de 30 kW. De manera similar, una carga de salida elevada en una línea base de 30 kW requiere un salto a 40 kW para limitar las caídas de tensión dentro de parámetros aceptables. Además, las grandes cargas de motor que requieren ciclos frecuentes de arranque-parada pueden exigir una potencia nominal de 40 kW o 50 kW, incluso si los kilovatios en funcionamiento en estado estacionario permanecen bajos.



6. Modo de funcionamiento: En espera vs Potencia Principal

6.1 Distinciones de aplicación

El ciclo de tareas de la aplicación altera fundamentalmente la matemática del tamaño.

6.1.1 Arquitectura de Energía de Reserva

Los sistemas de energía de reserva solo funcionan durante fallos de red. El dimensionamiento para aplicaciones de espera se calcula típicamente agregando la carga potencial máxima y aplicando un coeficiente de seguridad moderado. La literatura independiente del sector sugiere añadir un margen del 20% al 25% por encima de la carga máxima absoluta de las instalaciones para determinar la capacidad de espera.

Por ejemplo, una instalación de almacenamiento industrial ligero que solo requiere iluminación de emergencia y carga intermitente de la batería de la carretilla elevadora durante un corte suele estar bien servida por una unidad de espera de 20 kW a 30 kW.

6.1.2 Arquitectura de Potencia Principal

Las unidades de potencia primaria y continua actúan como fuente principal de electricidad. Para estas aplicaciones, los ingenieros deben equilibrar meticulosamente la eficiencia en tiempo de funcionamiento prolongado, la economía del consumo de combustible y las tasas de carga térmica. Es estrictamente necesario operar un motor de potencia principal de forma continua dentro del rango de carga del 70% al 80% para asegurar temperaturas de combustión estables y maximizar la vida útil del motor.

Si se requiere que un generador actúe como columna vertebral principal de potencia para una pequeña línea de producción continua, los ingenieros prefieren firmemente sistemas de 40 kW o 50 kW para absorber fluctuaciones operativas repentinas y acomodar expansiones inmediatas del proceso.



7. Limitaciones ambientales, de voltaje y de calidad energética

7.1 Descenso de altitud y temperatura

La física ambiental degrada directamente el rendimiento del motor. Las altas temperaturas ambientales, las altitudes elevadas sobre el nivel del mar y los ambientes fuertemente cargados de partículas o húmedos reducen la eficiencia volumétrica efectiva del motor. Los ingenieros deben consultar las curvas específicas de desclasificación de los fabricantes. Una carga calculada de 28 kW a gran altitud podría obligar a un proyecto que inicialmente especificaba una unidad de 30 kW a mejorar a una categoría de 40 kW o 50 kW para compensar la pérdida de eficiencia de combustión.

7.2 Características de voltaje y calidad de la energía

Las aplicaciones de la industria ligera utilizan predominantemente redes de distribución trifásicas de 380-415 V o 208-480 V. La rigorosidad de la caída de tensión permitida y la desviación de frecuencia durante los pasos de carga sirve como referencia definitiva para seleccionar capacidades de mayor capacidad.

Cuando una instalación integra una alta concentración de equipos sensibles al voltaje—como maquinaria de Control Numérico Computacional (CNC), servoaccionamientos o controladores lógicos de automatización sensibles—los ingenieros seleccionan deliberadamente un nivel de capacidad que evite operar cerca del 100% a plena carga. Este sobredimensionamiento intencionado mejora la respuesta transitoria del alternador y minimiza la distorsión del voltaje armónico.

7.3 Cumplimiento Ambiental, Social y de Gobernanza (ESG)

En 2026, los marcos ESG corporativos dictan límites estrictos de emisiones acústicas y huella de carbono. Para las instalaciones situadas cerca de zonas residenciales, la supresión acústica es obligatoria. Información detallada sobre ingeniería acústica para esta banda de capacidad puede encontrarse en la literatura técnica sobre la importancia de los sistemas diésel de bajo ruido. Una cúpula altamente especificada con deflector avanzado puede añadir peso y modificar el flujo de aire de refrigeración, lo que a veces requiere un pequeño ajuste en la configuración del alternador elegida para mantener un rechazo térmico óptimo.



8. Compensaciones económicas y operativas

8.1 Análisis del coste total de propiedad (TCO)

Analizar el coste del ciclo de vida es fundamental. El punto de equilibrio para el retorno total de la inversión cambia drásticamente entre una unidad de 20 kW y una de 50 kW al evaluar la inversión inicial de capital, el consumo acumulado de combustible, los programas de mantenimiento preventivo y el riesgo financiero de inactividad no planificada.

8.1.1 Los peligros de un tamaño incorrecto

Seleccionar una unidad fuera de la banda óptima de carga conlleva graves riesgos operativos.

  • Consecuencias de subdimensionamiento: Conduce a sobrecargas crónicas del motor, sobrecalentamiento localizado, disparos frecuentes de interruptores, degradación acelerada de componentes e inestabilidad severa en la producción de fabricación.
  • Consecuencias de sobredimensionamiento: Hacer funcionar un motor grande con una carga minúscula provoca temperaturas de combustión catastróficas y bajas. Esto provoca que el combustible no quemado pase al escape (apilamiento húmedo), una acumulación severa de carbono en los cilindros, acristalamiento del diámetro y una eficiencia de combustible drásticamente reducida.

8.1.2 El Sistema de Coordenadas de Decisión

Para visualizar esto, los equipos de ingeniería colocan los cuatro niveles en una matriz de coordenadas de decisión. Con la relación de carga, la eficiencia del combustible y la redundancia como ejes, queda matemáticamente claro por qué las distintas limitaciones presupuestarias y tolerancias al riesgo corporativas empujan las decisiones finales a diferentes franjas de capacidad.



9. Perfiles de banda de capacidad: 20/30/40/50 kW Recomendaciones

Esta sección establece perfiles estandarizados que detallan los parámetros específicos y tipos de instalaciones adecuados para cada nivel de capacidad.

9.1 El perfil de 20 kW

  • Parámetros técnicos: La carga total continua en funcionamiento sigue siendo baja, oscilando entre 10 y 14 kW. La instalación carece de motores grandes que requieran arranque directo en línea. La carga es mayoritariamente resistiva, centrándose en la iluminación y en equipos monofásicos de bajo consumo. La aplicación principal es la alimentación en espera.
  • Instalaciones típicas: Pequeños talleres de procesamiento artesanal, almacenes localizados que requieren sistemas de seguridad básicos, o instalaciones que requieren respaldo únicamente para iluminación de emergencia y racks de servidores localizados.

9.2 El perfil de 30 kW

  • Parámetros técnicos: La instalación utiliza uno o dos motores de inducción de tamaño medio o compresores de aire industriales. La potencia base de funcionamiento se mantiene estable en torno a 15 a 20 kW. La arquitectura eléctrica requiere un buffer transitorio calculado para el arranque del motor en la entrada de arranque.
  • Instalaciones típicas: Entornos de fabricación ligeros, líneas de transportes automáticas de embalaje y talleres que dependen en gran medida de herramientas neumáticas y redes de ventilación HVAC sustanciales.

9.3 El perfil de 40 kW

  • Parámetros técnicos: La instalación presenta un perfil de carga complejo y multilayer. El emplazamiento presenta la operación superpuesta de múltiples motores trifásicos, lo que genera impactos significativos en la carga escalonada. La línea base continua oscila precisamente entre 22 y 30 kW.
  • Instalaciones típicas: Líneas de montaje continuas a pequeña escala, centros de mecanizado ampliados y sitios industriales ligeros que deben alimentar tanto hardware de procesamiento pesado como control de clima administrativo de oficina a escala real simultáneamente.

9.4 El perfil de 50 kW

  • Parámetros técnicos: La carga base del sitio supera el umbral de 30 a 35 kW. La estrategia corporativa exige una redundancia extensa y una preparación para el futuro del equipo entrante. El coste financiero de una suspensión de producción inducida por la energía se clasifica como severo.
  • Instalaciones típicas: Plantas de fabricación especializadas de alta producción, zonas de fabricación que operan simultáneamente múltiples sistemas industriales de soldadura industrial y compresores de alta resistencia, y complejos industriales ligeros multiinquilinos que requieren distribución centralizada de energía.

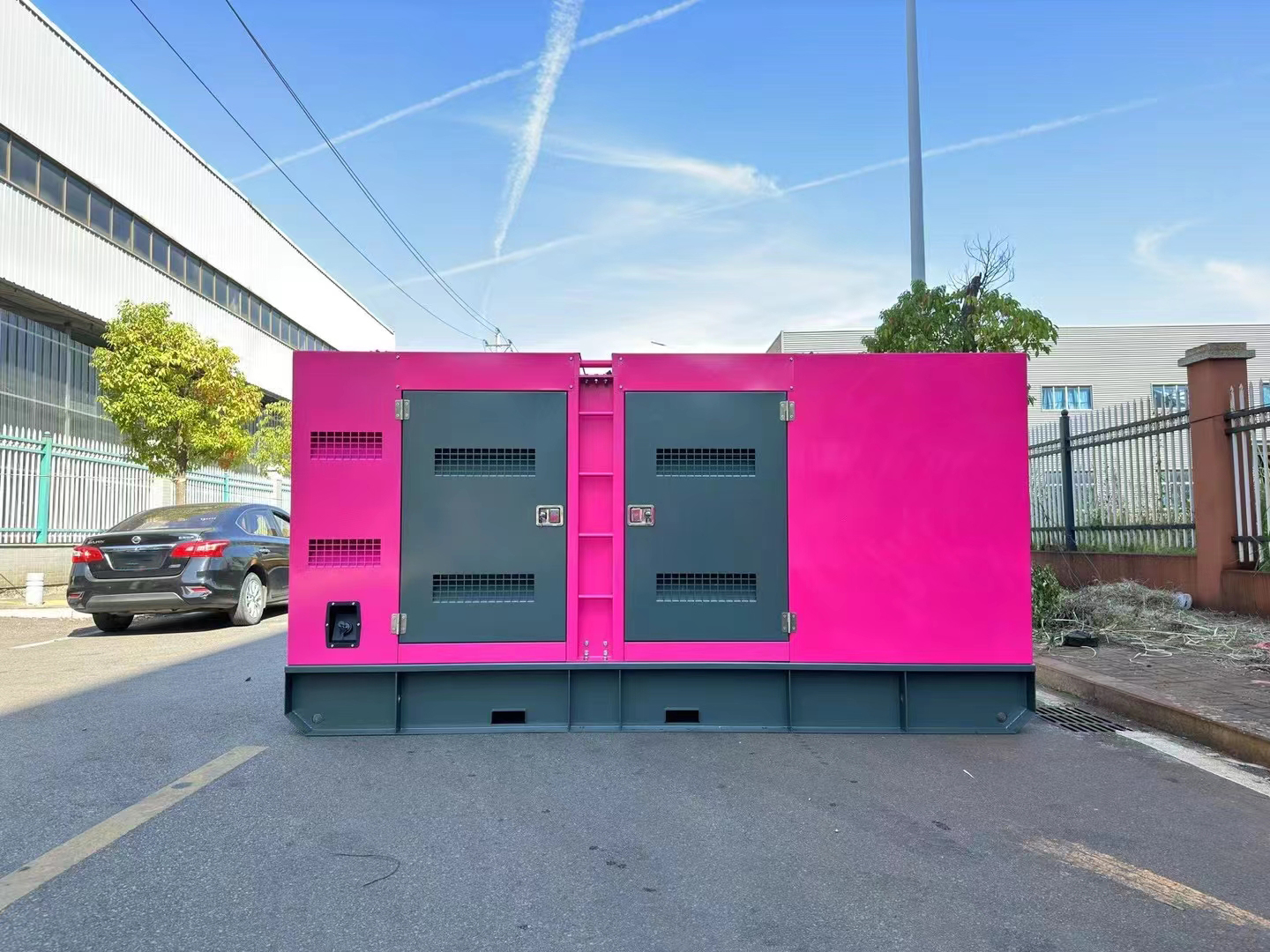

Dimensionamiento de generadores de la industria ligera: un marco de ingeniería 2026 para sistemas de 20 kW a 50 kW

10. Comparaciones de casos: decisiones marginales entre calificaciones adyacentes

Para consolidar la aplicación del marco, examinamos estudios de caso umbral.

10.1 Análisis de casos

  • Caso marginal A (20 kW frente a 30 kW): Una instalación presenta una carga base calculada de 15 a 17 kW. Aunque una unidad de 20 kW puede soportar técnicamente esta carga, deja un margen de cabeza mínimo. La evaluación de ingeniería debe contrastar la estricta tolerancia operativa del sistema de 20 kW con la superior reserva de arranque del motor, la mayor capacidad de expansión y el mayor coste inicial de capital del sistema de 30 kW.
  • Caso marginal B (30 kW frente a 40 kW): Una línea de procesamiento requiere una potencia estable de 24 a 26 kW. Operar una unidad de 30 kW a este nivel eleva el factor de carga por encima del 85%, lo cual es subóptimo para temperaturas ambientales extremas de verano. Actualizar a una unidad de 40 kW reduce el factor de carga a un saludable 65%, optimizando el consumo de combustible y la temperatura del motor.
  • Caso marginal C (40 kW vs 50 kW): Una instalación consume un suministro constante de 30 kW. La decisión evalúa estrictamente la caída de tensión durante la secuenciación de un nuevo sistema de transportadores pesados añadido.

Para cada caso umbral, la recomendación de ingeniería se formula analizando los datos específicos que se producen: tasas esperadas de consumo de combustible por hora, porcentaje de caída de voltaje durante el arranque del motor, diferencias en el gasto total de capital y limitaciones de huella espacial. Las empresas de ingeniería independientes abogan por seleccionar una zona funcional recomendada en lugar de dictar ciegamente un solo número fijo, señalando que las especificaciones finales exigen auditorías reales del sitio.



11. Herramientas prácticas, estándares y participación de especialistas

Ejecutar una evaluación de capacidad profesional requiere instrumentos validados y cumplimiento de códigos globales.

11.1 Metodologías de diagnóstico y cálculo

  • Registro empírico de carga: Utiliza analizadores de calidad de potencia de precisión fijados en la entrada principal de servicio para registrar picos reales de corriente y picos transitorios durante un ciclo operativo de 7 días.
  • Herramientas de simulación digital: Aprovechando matrices de cálculo en línea sofisticadas que cruzan dinámicamente kW, kVA, factor de potencia y amperaje bajo diferentes voltajes.
  • Auditorías especializadas: Contratar consultores externos de energía para ejecutar un perfil armónico de carga integral y cálculos de descalificación ambiental específicos del lugar.

11.2 Integración de Normas Regulatorias

Los gestores de proyecto deben asegurarse de que la dimensionación de la capacidad cumpla con las estrictas normativas de 2026. El conocimiento del Código Eléctrico Nacional (NEC), las normas de la Comisión Electrotécnica Internacional (IEC) y los protocolos especializados de tallas de fabricantes no es negociable. Cualquier proyecto que implique sincronización de red, paralelismo multiunidad o sistemas de emergencia de emergencia de seguridad exige absolutamente la firma y supervisión de un ingeniero eléctrico profesional titulado.



12.0 Preguntas frecuentes (FAQ)

P: ¿Cómo afecta el factor de potencia (PF) a la transición de un generador de 30 kW a uno de 40 kW?

R: El factor de potencia mide la eficiencia del uso de energía eléctrica. Los ajustes de la industria ligera con numerosos motores de inducción sin corregir suelen tener un factor de potencia rezagado (típicamente 0,8). Un sistema de 30 kW a 0,8 PF produce 37,5 kVA. Si el factor de potencia del sitio se degrada aún más debido a nuevos equipos, el alternador podría alcanzar su límite térmico de kVA antes de que el motor alcance su límite de kW, lo que requerirá una actualización a un extremo de alternador de 40 kW.

P: ¿Instalar un variador de frecuencia (VFD) permitirá que una instalación pase de una unidad de 50 kW a una de 40 kW?

R: Los VFD eliminan la enorme corriente inicial de arranque de los motores directos en línea, lo que teóricamente reduce la capacidad requerida del alternador. Sin embargo, los VFD introducen una distorsión armónica no lineal, que genera calor excesivo en los devanados del generador. Para contrarrestar el calentamiento armónico, el alternador debe ser a menudo sobredimensionado. Por lo tanto, aunque el motor mecánico pueda reducirse a 40 kW, el extremo del alternador puede seguir teniendo que mantenerse sobredimensionado.

P: ¿Es cierto que hacer funcionar un generador diésel de 50 kW con solo 15 kW de carga es perjudicial?

R: Sí. Operar un motor diésel de forma continua por debajo del 30% de su capacidad nominal impide que la cámara de combustión alcance temperaturas óptimas de funcionamiento. Esto provoca combustión incompleta del combustible, acumulación de carbono en las válvulas y fuga de combustible no quemado en el colector de escape, una condición dañina conocida como apilamiento húmedo.

P: ¿Cuál es la frecuencia óptima para probar una unidad de reserva de 20 kW en un almacén con banco de carga?

R: Para evitar los problemas de apilamiento húmedo mencionados anteriormente y verificar la integridad total del sistema, las mejores prácticas del sector en 2026 recomiendan someter a las unidades de reserva a una prueba sostenida de banco de carga (alcanzando entre el 80% y el 100% de la capacidad nominal nominal) durante un mínimo de dos horas anuales, junto con ejercicios rutinarios mensuales.



13.0 Conclusión: Selección de Capacidades Basada en la Evidencia

Navegar entre la franja de 20 kW y 50 kW requiere ir más allá de estimaciones simplistas de superficie. La métrica definitoria no es la marca del equipo, sino la comprensión rigurosa y cuantitativa del perfil de carga de la instalación, los comportamientos específicos de salida transitoria y la estrategia operativa a largo plazo.

Los equipos de ingeniería modernos están pasando de las conjeturas experienciales generalizadas hacia algoritmos de dimensionamiento altamente precisos y basados en datos. Este enfoque analítico maximiza la fiabilidad energética, protege los componentes sensibles de automatización frente a daños transitorios y mejora drásticamente la utilización durante el ciclo de vida del activo de capital.

Por último, se recomienda encarecidamente que la metodología completa de dimensionamiento, los cálculos de carga y las suposiciones de referencia se formalicen en un documento de ingeniería rastreable. Este dossier técnico se convierte en un recurso invaluable para futuras licitaciones de adquisiciones, optimización del calendario de mantenimiento y expansión a largo plazo de las instalaciones.
